| Lugar de origem: | Shenzhen China |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHS FCC CE GS UL FDA etc |
| Número do modelo: | OLSP311XL-CD10 |
| Quantidade de ordem mínima: | 1PC |
| Detalhes da embalagem: | Pacote individual ou 10pcs/pallet ou 20pcs/pallet |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-120k pelo mês |
| Compatibilidade: | ARISTA | Taxa de dados: | taxas de bocado 11.3Gb/s |
|---|---|---|---|
| Fatora de formulários: | SFP+ | Conector: | Duplex do LC |
| Comprimento de onda: | 1310nm | Distância: | 10km |
| Temperatura: | °C 0~70 | DDM/DOM: | Apoiado |
| Realçar: | Transceptor da fibra do FCC 10G SFP+,Transceptor da fibra do ODM 10G SFP+,Fibra do FCC sfp+ |
||

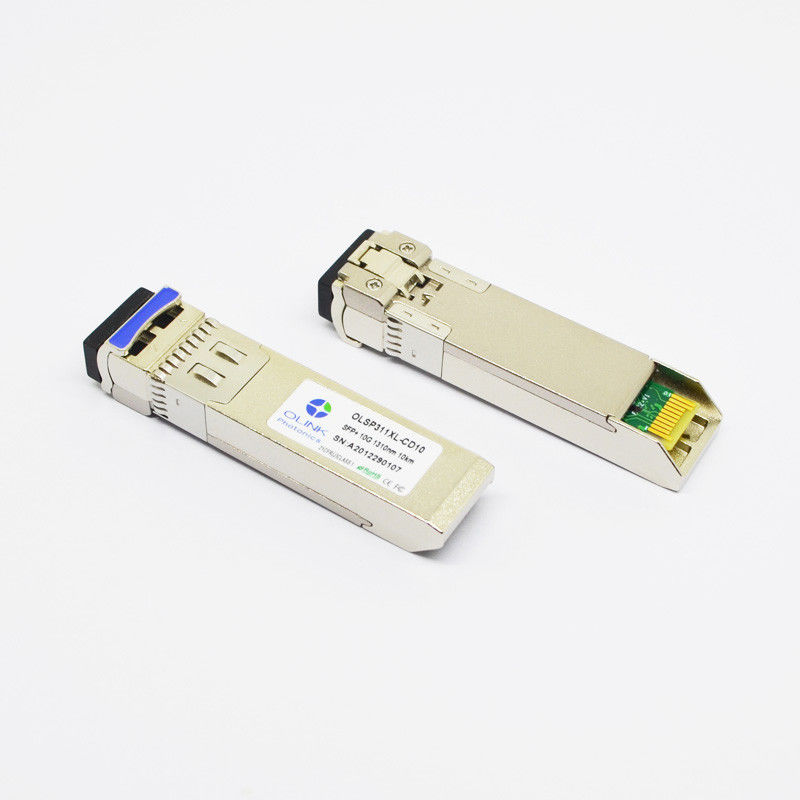

Pluggable quente compatível do Arista do transceptor da fibra dos DOM LC SMF 10G SFP+
Redes SFP-10G-LR do Arista do módulo dos DOM LC SMF de 10G-LR SFP+ 1310nm 10km compatíveis
Descrições
O transceptor compatível das redes SFP-10G-LR SFP+ do Arista apoia comprimentos de relação de até 10km sobre a fibra frente e verso do LC SMF. Os projetos do transceptor são aperfeiçoados para o desempenho alto e eficaz na redução de custos fornecer clientes as melhores soluções para a telecomunicação.
Avaliações máximas absolutas
| Parâmetro | Símbolo | Mínimo. | Máximo. | Unidade | Nota |
| Tensão de fonte | Vcc | -0,5 | 4,0 | V | |
| Temperatura de armazenamento | TS | -40 | 85 | °C | |
| Humidade relativa | RH | 0 | 85 | % |
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características de funcionamento gerais
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Taxa de dados | 9,953 | 10,3125 | 11,3 | Gb/s | ||
| Tensão de fonte | Vcc | 3,13 | 3,3 | 3,47 | V | |
| Fonte atual | Icc5 | 300 | miliampère | |||
| Temp de funcionamento do caso. | Tc | 0 | 70 | °C | ||
| SI | -40 | 85 |
Características elétricas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
| Parâmetro | Símbolo | Mínimo. | Tipo | Máximo. | Unidade | Nota |
| Transmissor | ||||||
| Balanço diferencial da entrada de dados | VINPP | 180 | 700 | mVpp | 1 | |
| Transmita a tensão da inutilização | VD | VCC-0.8 | Vcc | V | ||
| Transmita para permitir a tensão | VEN | Vee | Vee+0.8 | |||
| Impedância diferencial entrada | Rin | 100 | Ω | |||
| Receptor | ||||||
| Balanço diferencial da saída de dados | Vout, pp | 300 | 850 | mVpp | 2 | |
| Tempo de elevação da saída e tempo de queda | Tr, Tf | 28 | Picosegundo | 3 | ||
| O LOS afirmou | VLOS_F | VCC-0.8 | Vcc | V | 4 | |
| O LOS de-afirmou | VLOS_N | Vee | Vee+0.8 | V | 4 | |
Nota:
1. Conectado diretamente aos pinos da entrada de dados de TX. Acoplamento da C.A. dos pinos no motorista IC do laser.
2. Na terminação 100Ω diferencial.
3. 20 – 80%. Medido com placa do teste de conformidade do módulo e teste padrão de teste de OMA. O uso da sequência quatro 1's e quatro 0's no PRBS 9 é uma alternativa aceitável.
4. O LOS é uma saída de coletor aberto. Deve ser levantada com 4.7kΩ – 10kΩ no anfitrião a placa. A operação normal é a lógica 0; a perda de sinal é a lógica 1.
Características
●Taxas de bocado dos apoios 11.3Gb/s
●Conector frente e verso do LC
●Pegada pluggable quente de SFP+
●Aplicável para a conexão de 10km SMF
●Consumo da baixa potência, < 1W="">
●Relação ótica complacente a IEEE 802.3ae 10GBASE-LR
●Relação elétrica complacente a SFF-8431
●Temperatura de caso de funcionamento: Commerical: °C 0 a 70
Aplicações
●10GBASE-LR/LW em 10.3125Gbps
●canal da fibra 10G
●Outras relações óticas
