| Lugar de origem: | CHINA |
|---|---|
| Marca: | OLKOPTO |
| Certificação: | RoHs, FCC, CE, UL etc |
| Número do modelo: | OLSB231XL-CD60 |
| Quantidade de ordem mínima: | 1 PC |
| Detalhes da embalagem: | Pálete do pacote individual OU dos 10 PCes OU pálete de 20 PCes |
| Tempo de entrega: | 3-5 dias de trabalho |
| Termos de pagamento: | T/T ou 30 dias líquidos |
| Habilidade da fonte: | 80-100K pelo mês |
| Taxa de dados: | 10Gb/s | Fatora de formulários: | SFP+ BIDI |
|---|---|---|---|
| Comprimento de onda: | TX: 1270 nm/RX: 1330 nanômetro | Distância: | 60km |
| Fonte: | Transmissor Uncooled de 1270nm DFB, receptor de 1330nm APD | Sensibilidade: | <-20 dBm=""> |
| Tipo da fibra: | SMF | Aplicação: | ●10.3125Gbps ethernet ●10GBASE-EW na relação ótica do ●Other 9.953Gbps |
| Realçar: | Transceptor dos ethernet da fibra ótica de SFP+,transceptor dos ethernet da fibra ótica de 60km,transceptor ótico dos ethernet 10g |
||
transceptor 1330 nanômetro 10G MSA dos ethernet da fibra ótica de 60km SFP+ complacente
10Gb/s SFP+ BIDI TX: 1270nm/RX: módulo ótico MSA do transceptor de 1330nm 60km complacente

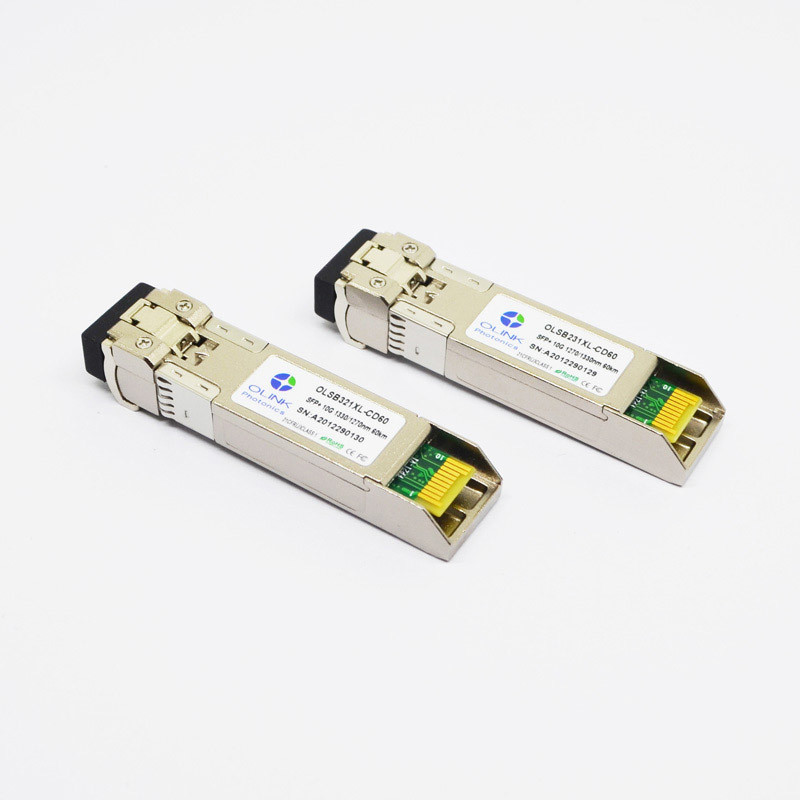

O OLSB231XL-CD60 de Olinkcom é o módulo bidirecional pluggable quente do transceptor do Pequeno-Formulário-fator SFP+, que é projetado para a aplicação de comunicações de dados ótica frente e verso longa do alcance 10Gb/s. O módulo de SFP+ BIDI caracteriza um transmissor altamente confiável de 1270nm DFB e o fotodetector de 1330nm APD no único conector ótico do LC, que fornece a distância da relação de 60km sobre a fibra do único modo da único-costa.
Especificação
• pegada Quente-pluggable de SFP+
• Relação elétrica complacente a SFF-8431
• Complacente com SFF-8472
• relação 10Gb/s ótica de série complacente a 802.3ae 10GBASE-ER
• transmissor de 1270nm DFB, receptor do fotodetector de 1330nm APD
• Distância até 60km na fibra do único modo
Avaliações máximas absolutas
|
Parâmetro |
Símbolo |
Mínimo. |
Máximo. |
Unidade |
Nota |
|
Tensão de fonte |
Vcc |
-0,5 |
4,0 |
V |
|
|
Temperatura de armazenamento |
TS |
-40 |
85 |
°C |
|
|
Humidade relativa |
RH |
0 |
85 |
% |
|
Nota: O esforço além das avaliações absolutas do máximo pode causar dano permanente ao transceptor.
Características óticas (SUPERIORES (C) = ℃ 0 a 70, SUPERIOR (I) =-40 ao ℃ 85, VCC = 3,13 a 3,47 V)
|
Parâmetro |
Símbolo |
Mínimo. |
Tipo |
Máximo. |
Unidade |
Nota |
|
Transmissor |
||||||
|
Comprimento de onda de funcionamento |
λ |
1250 |
1270 |
1290 |
nanômetro |
|
|
1310 |
1330 |
1350 |
|
|||
|
Avenida. potência de saída (permitido) |
PAVIMENTE |
1 |
|
6 |
dBm |
1 |
|
Relação da supressão do Lado-modo |
SMSR |
30 |
|
|
DB |
|
|
Relação da extinção |
ER |
5 |
6 |
|
DB |
|
|
Largura espectral do RMS |
Δλ |
|
|
1 |
nanômetro |
|
|
Tempo da elevação/queda (20%~80%) |
Tr/Tf |
|
|
50 |
picosegundo |
|
|
Pena da dispersão |
TDP |
|
|
3,2 |
DB |
|
|
Ruído relativo da intensidade |
RIN |
|
|
-128 |
dB/Hz |
|
|
Olho ótico da saída |
Complacente com IEEE 0802.3ae |
|||||
|
Receptor |
||||||
|
Comprimento de onda de funcionamento |
λ |
|
1330 |
|
nanômetro |
|
|
|
1270 |
|
|
|||
|
Sensibilidade do receptor |
PSEN1 |
|
|
-21 |
dBm |
2 |
|
Sobrecarga |
PAVIMENTE |
|
|
-7 |
dBm |
|
|
O LOS afirma |
Pa |
-40 |
|
|
dBm |
|
|
O LOS De-afirma |
Paládio |
|
|
-25 |
dBm |
|
|
Histerese do LOS |
Paládio-Pa |
0,5 |
|
|
DB |
|
Notas:
1. As figuras do poder médio são informativas somente, por IEEE 802.3ae.
2. Medido com ER o mais mau =6; BER-12<10>; 231 – 1 PRBS.
Característica do produto
1. Um transceptor ótico dos Bi-Di SFP+ da fibra, WDM SFP+ de Bidi
2. Até 10,3 ligações de dados bidirecionais dos Gbps
3. Inteiramente complacente com SFP+ MSA
4. Complacente a IEEE 802.3ae 10GBASE-BX
5. Função diagnóstica de SFF-8472 Digitas
6. Conector simples do LC
7. 1330TX/1270RX e 1270TX/1330RX
8. Distância até 10, 20, 40 quilômetros
9. Somente fonte de alimentação exigida de +3,3 V
10. RoHS complacente
11. -5 ao funcionamento 70C
Aplicação:
10GBASE-BX em 10,3125 Gb/s
10GBASE-BX em 9,953 Gb/s
Ethernet 1000 da base-LX
8XFC em 8.5Gbps
4XFC em 4.25Gpbs
2XFC em 2.125Gpbs
1xFC em 1.0625Gbps
